Komplett zerlegter CBR 125 Motor

Ripper2

Registrierungsdatum: 3. Oktober 2006

Beiträge: 227

Bike: FZR 600

Wohnort: Mülheim

1

Dienstag, 23. Januar 2007, 22:42

Vielleicht hat ja jemand Interesse daran das Innenleben mal zu Gesicht zu bekommen.

Bilder von unter dem Kupplungs und Limadeckel gibts hier:
alte cbr ...

Weiter innen siehts dann so aus:

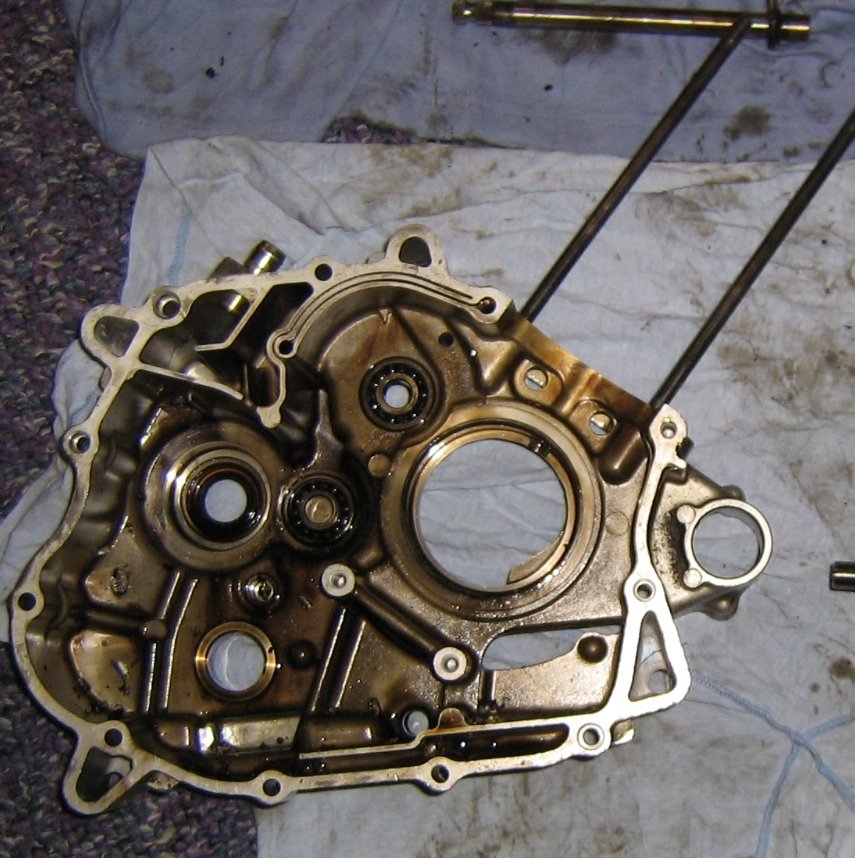

Bild 1
Motorteil Fahrtrichtung links von innen.
Motorentlüftung mit grossem Labyrinth links oben.

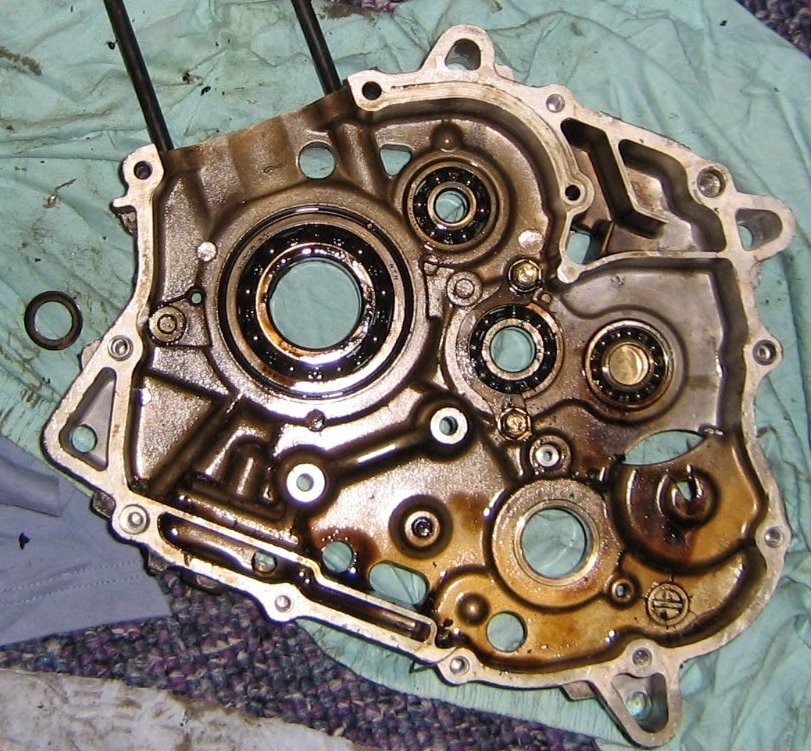

Bild 2
Motorteil Fahrtrichtung rechts von innen.
"Ölwanne" der untere längliche Bereich. Hierher saugt die Ölpumpe

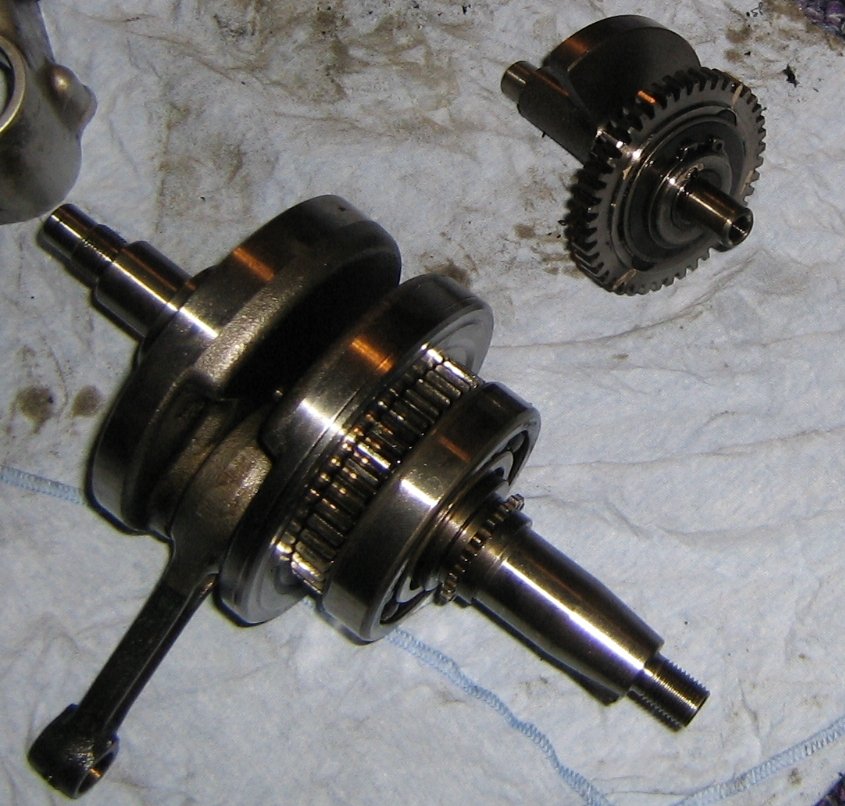

Bild 3
Kurbelwelle und Ausgleichswelle
Ausgleichswelle läuft mit Kurbelwellendrehzahl in Gegenrichtung und das Fliehgewicht bewegt sich durch den Umkreis des Pleuels

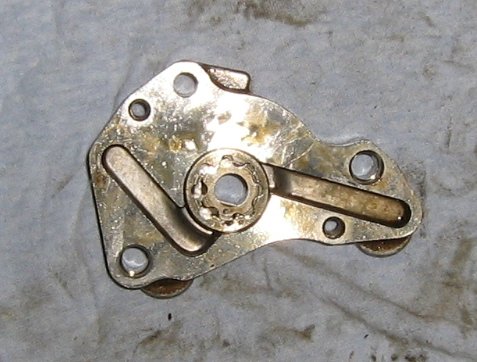

Bild 4
Ölpumpe
Eine Innenrotorpumpe die durch Kanäle alle Schmierstellen versorgt

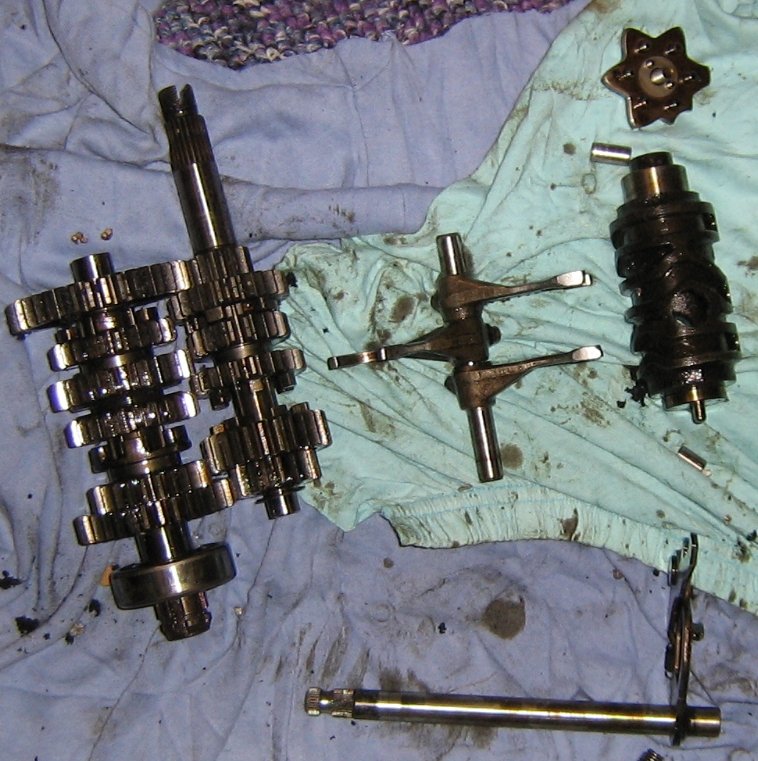

Bild 5
Getriebe
Klauengeschaltetes 6 Gang Getriebe. Hier zu sehen, Getriebeeingangs- und -ausgangswelle, 3 Schaltgabeln und die Schaltwalze. Die Mimik der Schaltwalzensteuerung liegt auf der Kupplungsseite und ist von aussen zu sehen.

»Ripper2« hat folgende Bilder angehängt:

Ripper2

Registrierungsdatum: 3. Oktober 2006

Beiträge: 227

Bike: FZR 600

Wohnort: Mülheim

2

Dienstag, 23. Januar 2007, 22:46

Und im Motor ist das Ganze so angeordnet:

1. Bild von oben

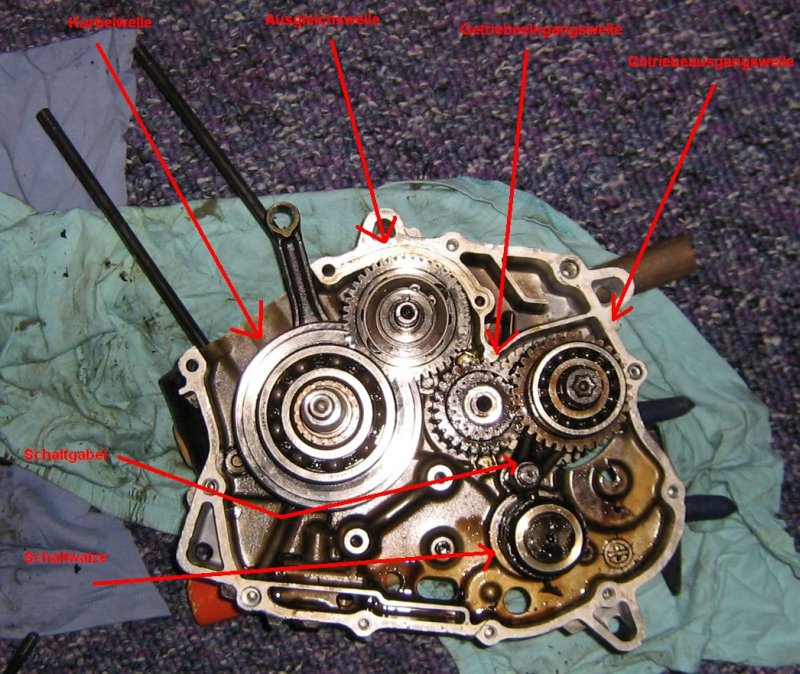

2. Bild von oben mit Bezeichnungen zur Orientierung

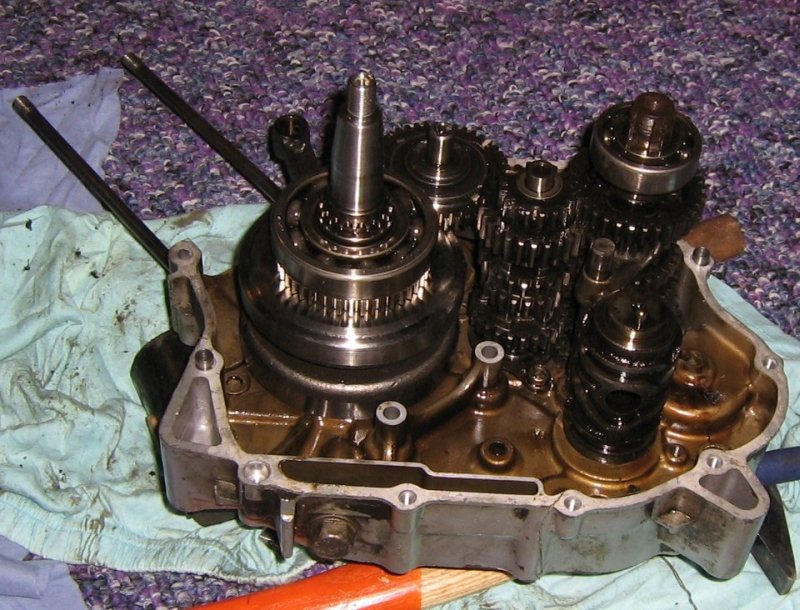

3. Bild von schräg

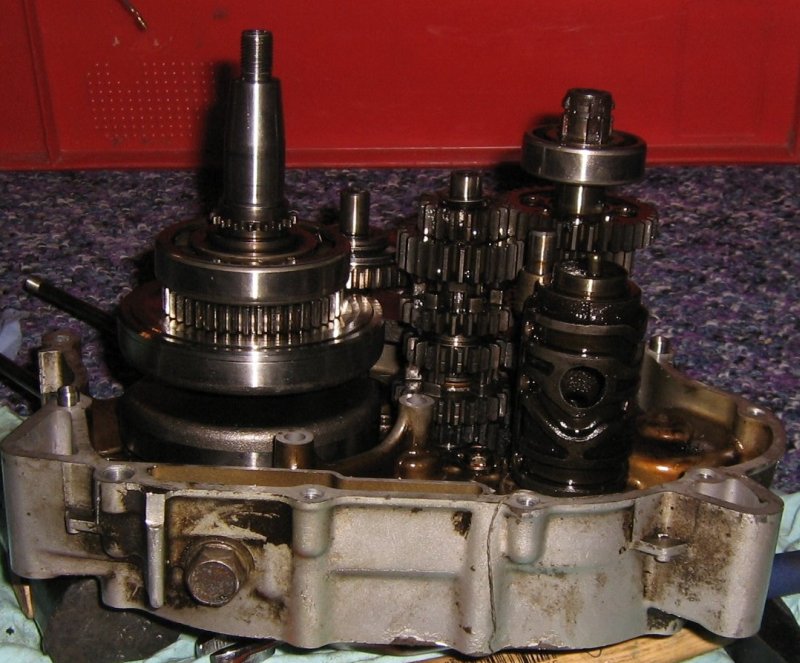

4. Bild fast horizontal

»Ripper2« hat folgende Bilder angehängt:

Ripper2

Registrierungsdatum: 3. Oktober 2006

Beiträge: 227

Bike: FZR 600

Wohnort: Mülheim

3

Dienstag, 23. Januar 2007, 22:48

Ein abgerissenes Auslassventil und die entstandenen Schäden am Zylinderkopf.
Der Zylinder hatte untinteressante Macken im oberen Bereich. Im ganzen Motor und vor allem in den Spitzen der Zahnräder war viel Abrieb.

»Ripper2« hat folgendes Bild angehängt:

Dieser Beitrag wurde bereits 1 mal editiert, zuletzt von »Ripper2« (23. Januar 2007, 22:49)

ducss900nuda

unregistriert

4

Dienstag, 23. Januar 2007, 23:08

super! ganz ohne ironie , sowas sieht man doch gern. mal ein bisschen unter die haube schaun. klasse

aepril

Registrierungsdatum: 10. August 2006

Beiträge: 481

Bike: Aprilia RS 125 '06

Wohnort: Niedersachsen

5

Mittwoch, 24. Januar 2007, 13:20

der Motor kommt mir arg bekannt vor

CBR600-Power

Registrierungsdatum: 11. März 2004

Beiträge: 9 483

Bike: CBR 600 PC35, Kilogixxer K2, WDB 203.061, WDB211.052

Wohnort: Rastatt, Berlin

6

Mittwoch, 24. Januar 2007, 13:46

Zitat

Original von aepril
der Motor kommt mir arg bekannt vor

wie hat er von dir den kaputtgefahrenen Motor bekommen?

Man müsste die Geduld und Nervenstärke eines Stuhls haben, der muss auch mit jedem Arsch klar kommen. :daumen:

Lass mich Arzt, ich bin durch!

paulo

Registrierungsdatum: 24. August 2006

Beiträge: 1 497

Wohnort: berlin

7

Mittwoch, 24. Januar 2007, 13:54

die ausgleichswelle ist ja süß :-)

joa nett, beim ersten ma hab ich mir auch noch die mühe gemacht die instandsetzung zu dokumentieren

RoadRunner

Registrierungsdatum: 14. Januar 2004

Beiträge: 3 039

Bike: KTM 990 SuperDuke 2010, KTM 450 EXC Racing 07 (sold) , Kawasaki GPX 600 R, Zündapp GTS 50

Wohnort: Bayern (Amberg)

8

Mittwoch, 24. Januar 2007, 15:14

finds auch sehr interessant und sinnvoll was du da gemacht hast.....vielleicht inspiriert das ja so manch anderen seine mechanischen aktivitäten zu domukentieren

hat sich der schaden so langsam eingeschlichen oder war das ganze eine sache von paar sekunden ???
